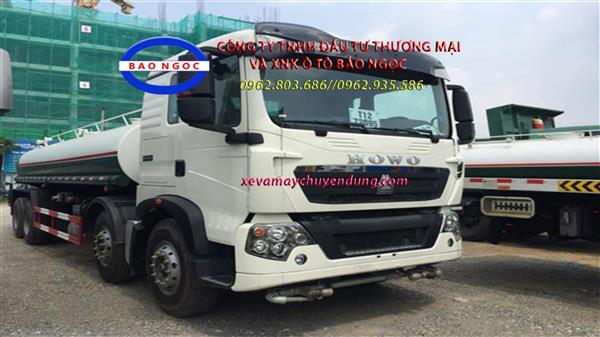

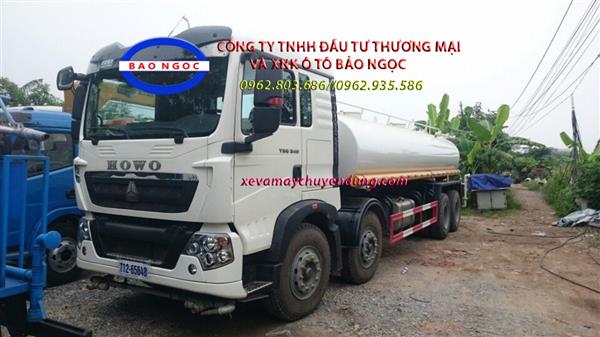

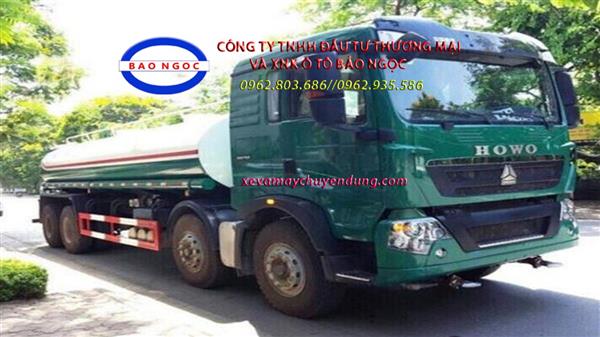

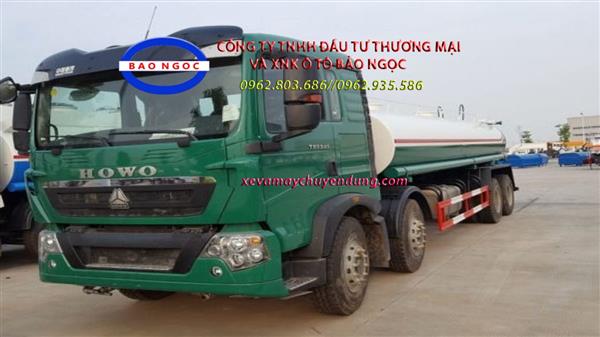

Xe téc nước 17 khối howo 4 chân T5G nhập khẩu

TT

Thông số

Đơn Vị

Loại xe

1.      Thông số xe ô tô

1

Loại phương tiện

XE Ô TÔ  CHỞ NƯỚC ( PHUN NƯỚC  RỬA ĐƯỜNG )

2

Nhãn hiệu số loại

HOWO – T5G

3

Công thức lái

8 x 4

4

Giường nằm  , điều hòa

01 giường nằm , radio catsec MP3

2.      Thông số kích thước

1

Kích thước chung ( Dài x Rộng x Cao )

Mm

11.000 x 2500 x 3450

2

Chiều dài cơ sở

Mm

1800 + 4600 + 1350

3.      Thông số về khối lượng

1

Khối lượng bản thân

Kg

12390

2

Khối lượng chuyên chở theo thiết kế

Kg

17000

3

Số người chuyên chở cho phép

Kg

( 02 người )

4

Khối lượng toàn bộ theo thiết kế

Kg

30000

4.      Tính năng động lực học

1

Tốc độ cực đại của xe

Km/h

106

2

Độ vượt dốc tối đa

Tan e (%)

38

3

Bán kính quay vòng

m

9.4

4

Lốp xe

11.00R20

5

Hộp số

Cơ khí , 10 số tiến + 02 số lùi ,  mới

5.      Động Cơ

1

Model

MC07.34 – 30

2

Kiểu loại

Diesel 4 kỳ , tăng áp  6  xi lanh thẳng hàng , làm mát bằng nước

3

Công suất lớn nhất

KW

245

4

 Dung tích xi lanh

Cm3

6870

06.Li Hợp

1

Nhãn Hiệu

Theo động cơ

2

Kiểu loại

01   Đĩa ma sat khô lò xoắn

III. BƠM NƯỚC

1

 Model

800ZF- 60/90

2

 Công suất

22,2  KW

3

 Số vòng quay lớn nhất

1880 vòng / phút

4

 Lưu lượng bơm tối đa

80  m3/h

IV . PHƯƠNG PHÁP NẠP XẢ

1

  Quá trình nạp

 Nước  được nạp thông qua bơm lắp trực tiếp trên xe

2

  Quá trình xả

 Nước được xả ra ngoài qua bơm lắp trực tiếp trên xe  hoặc thông qua các cửa xả thực

3

 Hệ thống phun trước sau

- Xe được trang bị hệ thống phun trước có thể điều chỉnh góc phun. -- Chiều rộng phun max 14m, chiều xa phun max 12m(góc phun có thể điều chỉnh được).

-         - Tốc độ khi rửa đường: 5-20 km/h

-         - Áp lực nước khi phun: 8-12MPA

-         - Công suất bơm nước: 600L – 800L/phút.

-         - Hệ thống phun nước rửa đường

-         - Hai vòi phun nước rửa đường kiểu hàm ếch có thể điều chỉnh các góc độ phun khác nhau.

-         - Hệ thống phun phía sau là hệ thống có thể điều chỉnh áp suất phun. Có thể dùng làm hệ thống tưới cây hoặc hệ thống chữa cháy khi cần thiết.

-         - Có hai dàn phun nhiều lỗ ở phía sau để chống bụi

-         - Có một súng phun cao áp với khả năng phun xa 30 – 50m.

4

 Bảo Hành

 Xe được bảo hành 12 tháng hoặc 20.000 Km tùy điều kiện nào đến trước

II.Thông số Hệ thống chuyên dùng:

Mới 100%

Stt

Danh mục

Kiểu loại, dạng kết cấu

Thông số kỹ thuật cơ bản

1

CỤM THÂN TÉC phun nước rửa đường

Thân téc

Thân téc có dạng  elip được liên kết với nhau bằng kết cấu hàn.

- Dung tích 17.000 L
- Thép carbon    (Dày 4 mm)

- Được chia : 2  khoang

Chỏm cầu

Dạng hình elíp

Thép carbon dày 4 mm

Tấm chắn sóng

Dạng tấm được liên kết với các xương đỡ bằng mối ghép hàn

Thép carbon dày 4 mm

Hộp để dây

Dạng ống

Thép Q235

Mầu sơn

Sơn 2 thành phần

2

Cổ téc

Hình trụ tròn , dạng cổ lệch, hàn chôn sâu dưới thân téc

- Đường kính Ø650  (mm)

- Thép carbon

Đường ống thở

Các cổ téc được nối với nhau bằng ống Ø  42 và có các van cho mỗi cổ téc

Van thép không gỉ

Nắp đậy

Có bố trí van điều hòa không  khí ở trên

Vòng đệm

Các mặt bích đường ống, nắp đỉnh xi téc được làm bằng  Cao su đảm bảo kín khít

Cao su

PHẦN CHUYÊN DỤNG PHUN NƯỚC RỬA ĐƯỜNG, TƯỚI CÂY

3

Bơm chuyên dùng hiệu:

WEILONG

Model:

 60m3/h

 Công suất (kW)

22KW

Lưu lượng (m3/h)

28

Áp suất cột nước (m)

60

4

Dẫn động bơm

Hộp trích lực (P.T.O) Trục các đăng trung gian đến Bơm chuyên dùng.

5

Thiết bị chuyên dùng ( Hệ thống phun, tưới, sung phun…)

  Bép phun phía trước:

Có khớp cầu chỉnh hướng (02 bép dẹt)

Bép phun nước phía sau

Bép tròn dạng hoa sen

 Súng phun nước:

Xoay được 360 độ, cột áp > 40m

Dàn phun bụi:

F50, lắp phía sau xe

Van tiếp nước xe theo quy chuẩn kỹ thuật

Đường kính: 125mm

6

Điều khiển thiết bị chuyên dùng

   Điều khiển trực tiếp bằng tay (trên các van)

7

Hệ thống đường ống

F50÷F80mm
