Xe Dongfeng Hoàng Huy 9 tấn gắn cẩu ATOM 5 tấn 5 đốt

Xe Dongfeng Hoàng Huy 9 tấn gắn cẩu ATOM 5 tấn 5 đốt

Xe Dongfeng Hoàng Huy 9 tấn gắn cẩu ATOM 5 tấn 5 đốt

Đặc tính cơ bản

SP0161

Mời liên hệ

Xe tải gắn cẩu

Còn hàng



Xe cẩu tự hành là loại xe vừa cẩu vừa vận chuyển hàng hóa, loại xe cẩu này rất cơ động trong việc cẩu và vận chuyển những loại hàng hóa có trọng lượng vừa phải.

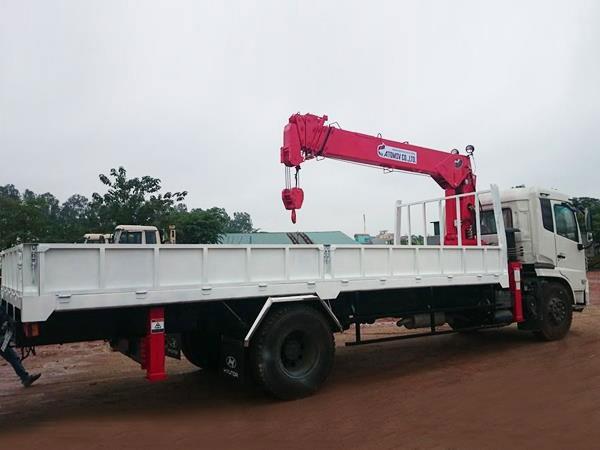

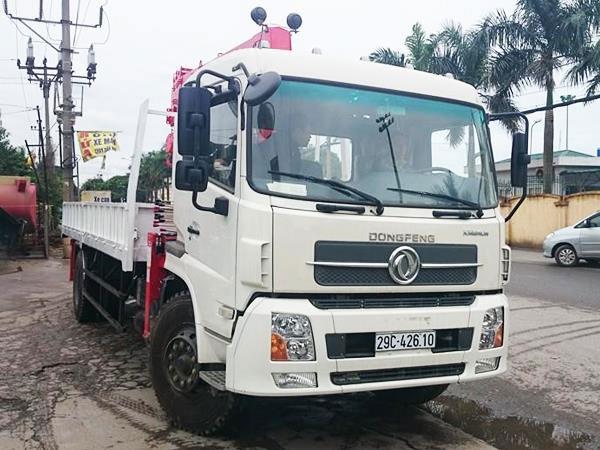

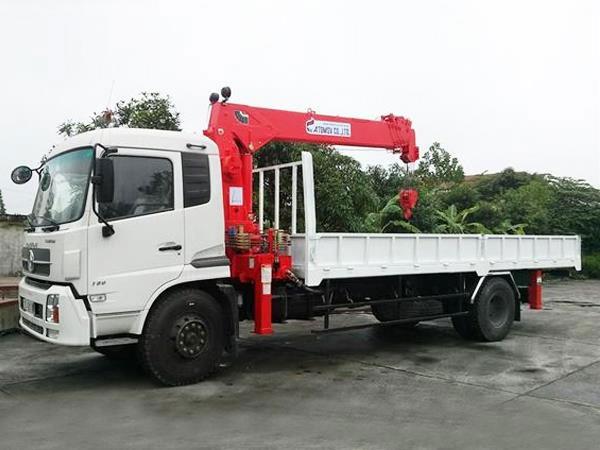

Hình ảnh chi tiết Xe Dongfeng Hoàng Huy 9 tấn gắn cẩu ATOM 5 tấn 5 đốt

SP0161-1

SP0161-1

Xe Dongfeng Hoàng Huy 9 tấn gắn cẩu ATOM 5 tấn 5 đốt

SP0161-2

SP0161-2

Xe Dongfeng Hoàng Huy 9 tấn gắn cẩu ATOM 5 tấn 5 đốt

SP0161-3

SP0161-3

Xe Dongfeng Hoàng Huy 9 tấn gắn cẩu ATOM 5 tấn 5 đốt


 I. THÔNG SỐ KỸ THUẬT XE DONGFENG 9 TẤN (CABIN + CHASSI)

Tải thùng 2 chân – B190

Model

DFL5160

Động cơ Cummins

B190-33

Cabin

Cabin Nissan, có 01 giường

Kiểu động cơ

4 kỳ, tăng áp, 6 xi lanh thẳng hàng

Thể tích làm việc (cm3)

5.900

Loại nhiên liệu

Diesel

Tự trọng (kg)

6.400

Tải Trọng cho phép (kg)

9.300

Tổng trọng Lượng (kg)

15.900

Kich thước bao (mm)

10.100*2.490*3.950

Kich thước thùng (mm)

7.720*2.350*2.495

Chiều dài cơ sở (mm)

5.600

Công thức bánh xe

4 x 2

Các hệ thống khác

Vệt bánh xe trước sau (mm)

1.880/1.800

Công xuất (kw/vòng/phút)

140/2.500/1

Hộp số

2 tầng

Lốp xe

10.00R-20

Hệ thống lái

Trợ lực thủy lực

Hệ thống phanh

Phanh tang trống

Phanh chính: Dẫn động khí nén hai dòng, kiểu má phanh tang trống. Phanh tay : Loc kê

II. THÔNG SỐ KỸ THUẬT CẨU TỰ HÀNH ATOM 5 TẤN 5 ĐỐT

Thông số kỹ thuật



Model

5 Ton Boom Crane

ATOM 505

Tầm với

13.2/ ton/m

Bán kính làm việc

13.2 m

Chiều cao làm việc tối đa

15.0 m

Sức nâng/ tầm với

Đoạn 1

4,000 kg / 3.7 m

Đoạn 2

2,400 kg / 6.1 m

Đoạn 3

1,600 kg / 8.5 m

Đoạn 4

1,000 kg / 10.9 m

Đoạn 5

720 kg / 13.2 m

Cần

Loại

Ngũ giác hoăc Lục giác

Số đoạn

5

Góc nâng cần

Góc nâng

1˚ ~ 78˚

Số xy lanh

01

Tời

Loại

 thủy lực dẫn động,hộp giảm tốc trục vít

Phanh

Tự động

Cáp tời

Φ10 x 100m

Quay toa

Loại

Giảm tốc trục vít, thủy lực dẫn động

Phanh

Phanh thủy lực

Góc quay

360˚ liên tục

Tốc độ

2.0 rpm

Chân trước

Loại

Co, roãi thủy lực

Roãi hết chân

5.6m

Chân sau

Loại

Co roãi thủy lực

Roãi hết chân

4.3m

Dầu thủy lực

Lưu lượng dầu

60 ℓ/min(1500rpm)

Dung tích bình dầu

100 ℓ

Tự trọng cẩu

2.900kg

III. Thùng xe:
1. Quy cách thùng hàng:
-      Dầm dọc: U đúc 140 dày 5mm
-      Dầm ngang: Gỗ 100 dày 50mm
-      Sàn thùng gồm 02 lớp: lớp dưới lót gỗ dày 20mm, bên trên trải tôn đen dầy 02 mm
-     Thành thùng gồm 02 lớp: Lớp gỗ dày 20mm, phía ngoài ốp tôn mặt trong và ngoài thành thùng có thanh thép tăng cứng. Thành xe có 02 bửng mở mỗi bên và 1 bửng sau, mỗi bửng có 2 chốt khóa, Trụ cắm có ốp ke bên dưới, đảm bảo chắc chắn.
-     Xe cẩu được thiết kế thùng chuyên dụng, hệ thống cản hai bên sườn xe, xà ngang gỗ khoảng cách 250 - 350 mm, thành thùng gia cố chắc chắn chống bửa thành khi chuyên chở. Chắn bùn đồng bộ theo thùng.
-      Thùng được sơn chống gỉ và sơn bên ngoài màu trắng.
2. Chassi gia cường được dập hình chữ U làm bằng vật liệu thép dầy 6mm. Được l***ng khít và liên kết suốt theo chiều dài của chassi xe cơ sở.
3. Dụng cụ đồ nghề kèm theo:
-      Danh mục đồ nghề kèm theo xe: 05 Clê, 01 Mỏ lết, 01 Tuốc nơ vít, 01 Kích thủy lực + tay kích, 01 Tuýp lốp, 01 Búa, 01 Lốp dự phòng + lazang, 01 Dây bơm hơi, 01 Tay mở lốp dự phòng, 01 Nắp thùng dầu sơ cua, 01 Ăng ten, 01 Sách hướng dẫn lái xe tiếng anh, 01 Sách hướng dẫn lái xe tiếng việt.
-      Danh mục đồ nghề kèm theo cẩu: 01 Bơm mỡ, 05 Clê, 01 Mỏ lết, 01 Tuốc nơ vít, 01 Sách hướng dẫn vận hành cẩu tiếng anh, 01 Sách  hướng dẫn vận hành cẩu tiếng việt.
