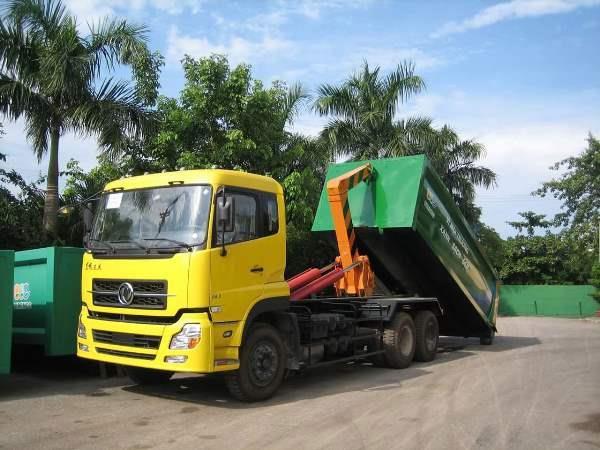

Xe chở rác thùng rời Hooklift Dongfeng 14 khối

XE CƠ SỞ DO NHẬP KHẨU

HỆ CHUYÊN DÙNG NÂNG CẨU THÙNG

Kiểu – loại

HOOKLIFT ROTATING

Chỉ tiêu

Kỹ thuật

Kết cấu

Ống, hộp chịu lực làm bằng thép tấm và thép dập hình có độ bền cao

Tải trọng làm việc

kg

10.000

Tầm với thấp nhất

mm

1.000

Góc nâng đổ ben

độ

49

Tiêu chuẩn

kích thước

Bề rộng đỡ ray thùng

mm

1.100

Chiều dài thùng tương thích

mm

4.300 ¸ 4.600

Chiều cao móc thùng

mm

1.215

Định vị – liên kết

Cơ cấu khóa hãm thùng chắc chắn điều khiển bằng

thủy lực

Hệ thống

thuỷ lực

Bơm thuỷ lực

Bơm piston xuất xứ Châu Âu

Lưu lượng  bơm

cc/vòng

65

Áp suất làm việc max

kg/cm2

240

Van phân phối

BLB (Italy)

Xy lanh thủy lực

Ống cần nhập khẩu, gia công, lắp ráp tại VN

THÙNG CHỨA CONTAINER  14 M3

Chỉ tiêu kỹ thuật

- Đảm bảo phù hợp với các hệ chuyên dùng Hooklift cỡ trung (model  HL4R) có kích thước cơ sở:

+ Chiều cao quai móc:       1215mm

+ Bề rộng ray thùng:         1100mm

- Thu chứa được các loại chất thải, phế thải công nghiệp, dân dụng dạng rắn, lỏng;

- Xả sạch vật liệu khi xe chuyên dùng đổ ben (≥49°);

- Đảm bảo các tiêu chí về an toàn vận chuyển trong khu vực đô thị và các tiêu chí bảo vệ môi trường.

Kích thước lọt lòng thùng

Dài x rộng x cao : 4.600 x 2.280 x 1.350 (mm)

Thùng chứa

Vật liệu

Thép chất lượng cao, chịu mài mòn

Dung tích

14 (m3)

Vỏ thùng

Dày 04 mm

Khung xương

Thép tấm dày 04mm, dập hình

Cửa hậu

- Kiểu 1 cánh mở bản lề, đảm bảo thoát hoàn toàn vật liệu;

- Trang bị gioăng cao su làm kín, không rơi vãi vật liệu;

- Khóa kẹp cửa chắc chắn, có cơ cấu điều chỉnh lực kẹp.

Khung xương dầm thùng

Vật liệu

Thép định hình I150 x 75 x 5

Liên kết

Liên kết hàn với vỏ thùng và khung xương thùng

Quai móc thùng

Chức năng

Kết nối với móc cẩu của cần với trên HCD hooklift, nâng hạ thùng hàng một cách dễ dàng, chắc chắn.

Vật liệu

Thép tròn F50mm, cong hình W

Con lăn

thùng

Kích thước

F180

Cấu tạo

Thép ống, trục, bạc vật liệu C45
