VAN GẠT TAY THUỶ LỰC

Đặc tính cơ bản

Mã sản phẩmSP0874

Giá bánMời liên hệ

Nhóm sản phẩmPhụ tùng xe chuyên dụng

Tình trạng Còn hàng

Hình ảnh chi tiết VAN GẠT TAY THUỶ LỰC

SP0874-1

VAN GẠT TAY THUỶ LỰC

Ngăn kéo thủy lực (hay van ngăn kéo thủy lực/van phân phối ngăn kéo) là một bộ phận rất quan trọng trong hệ thống thủy lực của máy xúc, máy xây dựng, máy công nghiệp... Nó dùng để điều khiển hướng đi và lưu lượng của dầu thủy lực, từ đó quyết định chuyển động của các cơ cấu chấp hành như xi lanh nâng hạ, quay toa, di chuyển cần, gầu...

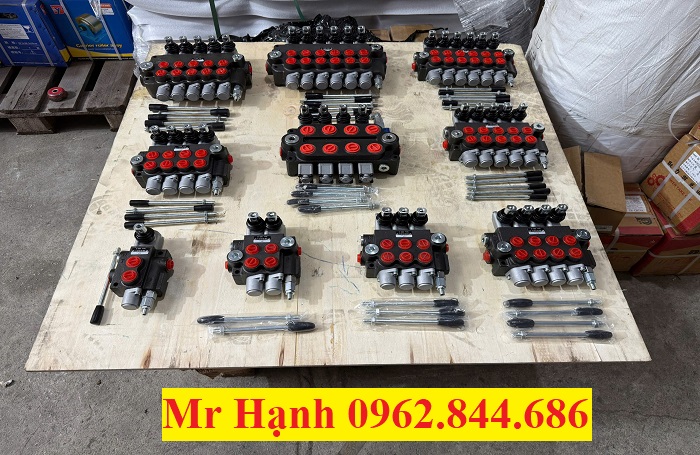

van gạt tay thuỷ lực

Cấu tạo của van tay gạt thủy lực khá đơn giản nhưng hiệu quả, bao gồm các bộ phận chính sau:

Thân van: Là bộ phận chính, thường được làm từ các vật liệu bền như thép, gang, inox, hoặc nhôm, có các đường dầu được bố trí sẵn.
Cần gạt (Tay gạt): Là bộ phận điều khiển trực tiếp, có thể là 1 tay, 2 tay, 3 tay... cho đến 6 tay. Tay gạt thường được bọc nhựa để cách nhiệt, cách điện và giúp người vận hành cầm nắm dễ dàng hơn.
Tấm van (Spool): Bộ phận di chuyển bên trong thân van để mở, đóng, hoặc đổi hướng các cửa dầu (P, T, A, B).
Bộ phận chỉnh áp suất: Thường là một nút vặn nằm cạnh đường dầu vào (P), dùng để điều chỉnh áp suất làm việc tối đa của hệ thống (ví dụ, có thể điều chỉnh tối đa tới 315 kg/cm²).
Gioăng/Phớt: Ngăn chặn chất lỏng bị rò rỉ ra ngoài.

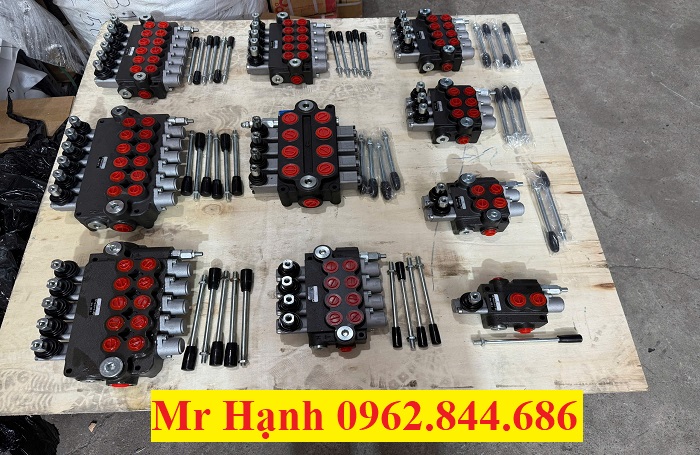

van tay gạt thuỷ lực

Nguyên lý hoạt động của van tay gạt dựa trên cơ chế đóng mở bằng tay:

Vị trí trung tính: Khi tay gạt ở giữa (vị trí ban đầu), van thường cho dầu hồi về thùng (đường T) mà không làm việc, hoặc giữ tải (tùy thiết kế).
Kích hoạt: Khi người vận hành gạt tay gạt sang một hướng, tấm van sẽ dịch chuyển, mở đường dẫn dầu áp lực từ bơm (P) đến cửa làm việc (A hoặc B).
Thao tác: Dầu đẩy vào xi lanh thủy lực hoặc motor dầu, tạo ra chuyển động (nâng, hạ, quay, kẹp...).
Trở về: Khi gạt tay về vị trí ban đầu, các đường làm việc bị đóng, dầu được trả lại thùng chứa (T), hệ thống dừng hoạt động.

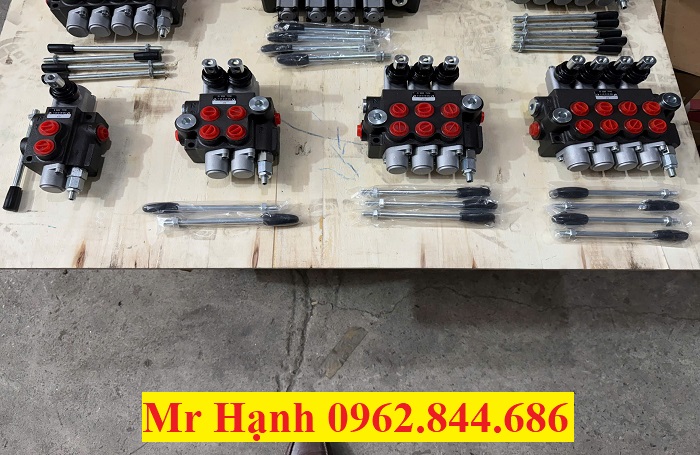

ngăn kéo thuỷ lực

Số lượng cần gạt quyết định số lượng cơ cấu chấp hành mà van có thể điều khiển độc lập:

Van 1 cần: Điều khiển một xi lanh/chấp hành duy nhất.
Van 2 cần: Điều khiển hai cơ cấu độc lập (phổ biến cho máy nâng hạ, máy ép khung).
Van 3, 4, 5, 6 cần: Dùng cho các hệ thống phức tạp hơn, điều khiển nhiều cơ cấu đồng thời.

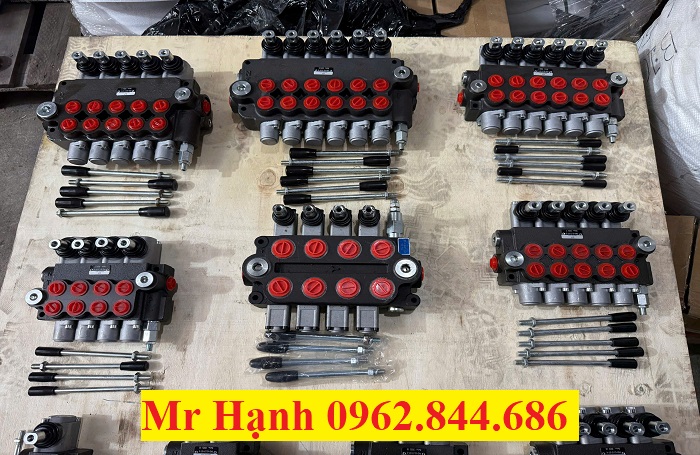

ngăn kéo thuỷ lực tay gạt

Van gạt tay thủy lực đóng vai trò không thể thiếu trong nhiều lĩnh vực:

Máy móc xây dựng và vận tải: Xe cẩu, xe nâng, xe kéo, xe đẩy hàng.
Máy ép và gia công: Máy ép thủy lực, máy dập, máy gia công vật liệu thép, inox.
Sản xuất cơ khí: Lắp ráp xe cơ giới, cánh tay robot đơn giản.
Công nghiệp khác: Hệ thống tàu biển, khai thác khoáng sản, nhà máy cấp xả nước.
